linea xs eco
pureWhite

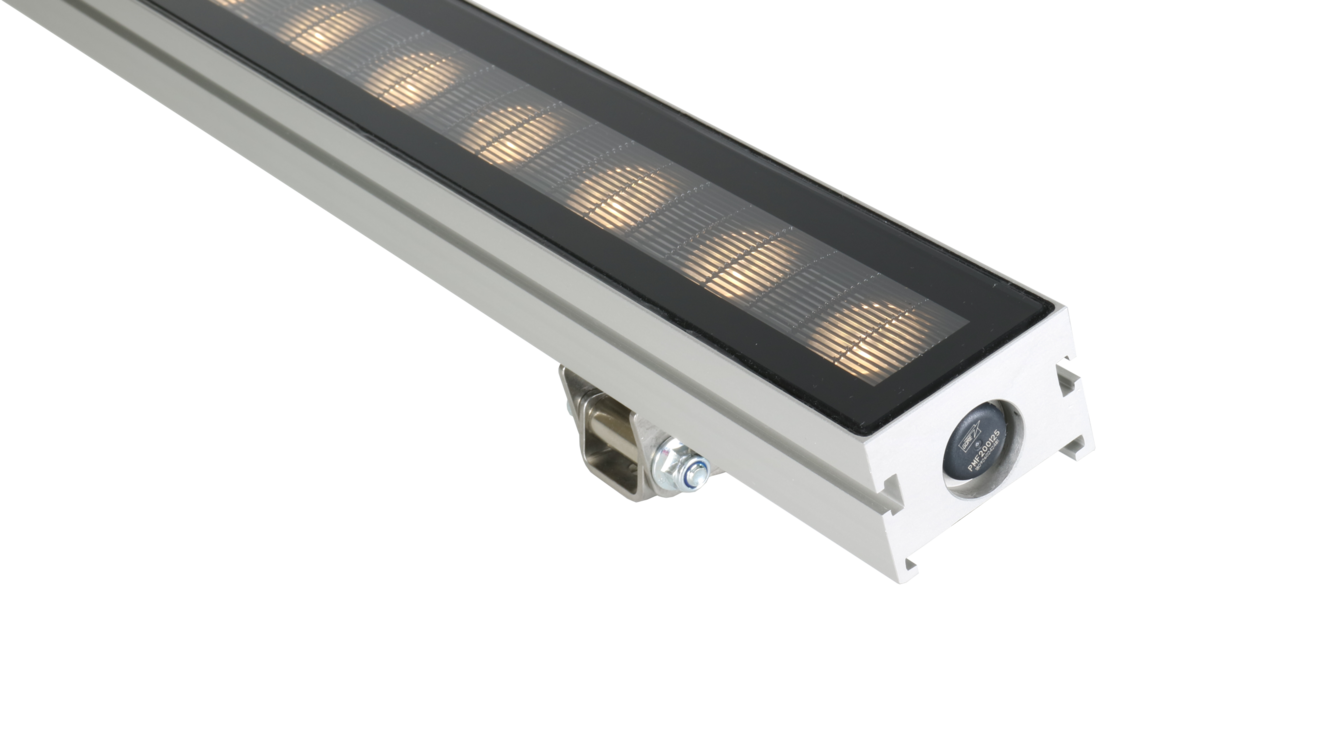

Die linea xs ist ein beeindruckendes Niedervolt-Mitglied der linea-Familie linearer Fassadenleuchten. Sie bietet nicht nur die gewohnte hohe Lichttechnik und Vielseitigkeit bei Abstrahlwinkeln, sondern erweitert diese durch zusätzliche Optionen wie integrierbare lineare Raster oder Wabenraster, die eine optimale Entblendung ermöglichen.
Das innovative One-Block-Design sorgt dafür, dass das Gehäuse aus einem einzigen Teil gefertigt wird, was die Anzahl der Dichtflächen minimiert und somit potenzielle Schwachstellen in der Konstruktion reduziert.
Die Verwendung von hochwertigen Materialien wie hochveredeltem Aluminiumstrangpressprofil und eisenoxidarmem, vorgespanntem Glas gewährleistet eine lange Lebensdauer der Leuchte, selbst unter schwierigen Bedingungen.
Unsere EXT-Varianten bieten auch bei Ausfall einzelner LEDs zuverlässige Beleuchtung, ohne dass die gesamte Leuchte ausfällt. Dank ihres speziellen Designs bleibt die Funktion der Leuchte erhalten, und die Lichtquelle bleibt aktiv. Zusätzlich sind die Leuchten gegen Verpolung gesichert, was Installation und Betrieb noch sicherer und einfacher macht. Setzen Sie auf langlebige Qualität und höchste Ausfallsicherheit mit unseren EXT-Varianten

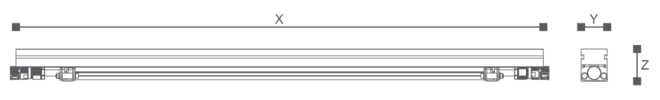

Abmessungen
Metrisch:
324 mm, 477 mm, 629 mm, 782 mm, 934 mm, 1087 mm, 1239 mm (X)
46 mm (Y)
57 mm (Z)
Imperial:
12.76 in, 18.78 in, 24.77 in, 30.79 in, 36.78 in, 42.80 in, 48.78 in (X)
1.82 Inch (Y)
2.25 Inch (Z)
Quick Links
Technische Daten
Lichtfarbe | 2200 K, 2700 K, 3000 K, 3500 K, 4000 K |
Lichtstrom |
min. 968 lm/m min. 295 lm/ft |
Blendschutz | Wabenraster (intern, 6,4mm), Lineares Entblendungsraster (intern) |
Dimming |
Integrierte Schnittstelle(n) / Steuerung: 0-10 V, DMX Externes Betriebsgerät, z.B. DALI, DMX |
Gehäuse | Aluminium-Strangpressprofil |
Gehäusefarbe | Aluminium eloxiert, Schwarz eloxiert |
Linse | Extra klares, gehärtetes Sicherheitsglas (ESG) |
Umgebung | Indoor, Outdoor |
Schutzart | IP66 |
Umgebungstemperatur (Betrieb) | -40 °C - 40 °C | -40 °F - 104 °F |
IK-Stoßfestigkeitsgrad | IK08 |
LED-Klasse | Klasse 2 LED-Produkt |
Zulassungen | CE, ETL, FCC |
Konfigurator
Produktschlüssel:LIN-XS-ECO-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-Y01
-
PW8322pW 2200 K / 3 SDCM / CRI > 80
-
PW8327pW 2700 K / 3 SDCM / CRI > 80
-
PW8330pW 3000 K / 3 SDCM / CRI > 80
-
PW8335pW 3500 K / 3 SDCM / CRI > 80
-
PW8340pW 4000 K / 3 SDCM / CRI > 80
-
010V0-10 V
-
DMXDMX
-

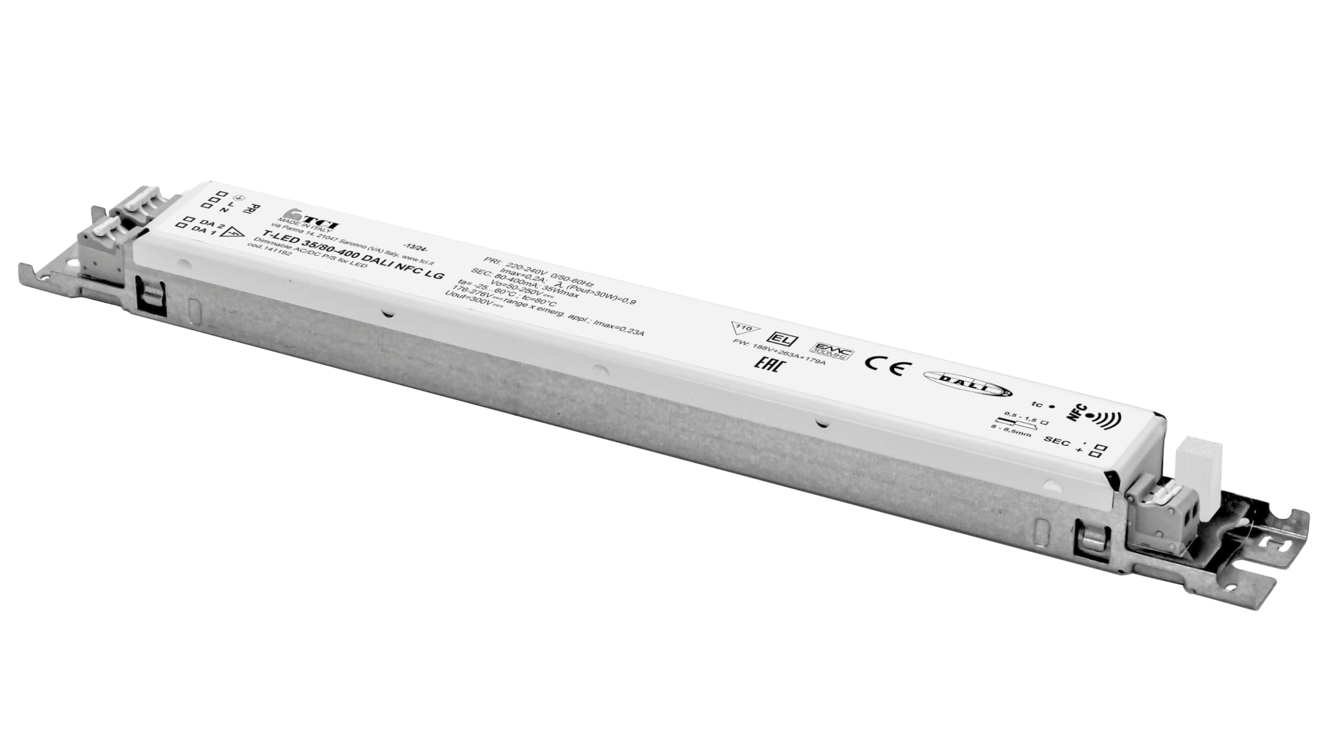

EXTExternes Betriebsgerät, z.B. DALI, DMX
-
324324 mm / 12.76 in
-
477477 mm / 18.78 in
-
629629 mm / 24.76 in
-
782782 mm / 30.79 in
-
934934 mm / 36.77 in
-
10871087 mm / 42.80 in
-
12391239 mm / 48.78 in
-
8X88° x 8°
-
10X1010° x 10°
-
23X2323° x 23°
-
43X4343° x 43°
-
8X318° x 31°
-
10X4210° x 42°
-
12X6012° x 60°
-
14X10014° x 100°
-
30X6030° x 60°
-
60X3060° x 30°
-
AAAluminium eloxiert
-
BASchwarz eloxiert
-
OPKein Blendschutz
-
HL64Wabenraster (intern, 6,4mm)
-
LL0Lineares Entblendungsraster (intern)
-
CEEuropäische Gemeinschaft
-
ETLNordamerika
-
IOCCIN/OUT mit Steckverbindung
-
IXCXnur IN mit Steckverbindung
-
IOOOIN/OUT mit offenen Enden
-
IOOCIN offenes Ende / OUT Buchse
-
IXOXnur IN mit offenen Enden
-
PDStrom-Daten
-
C1Kreis 1
-
C2Kreis 2
-

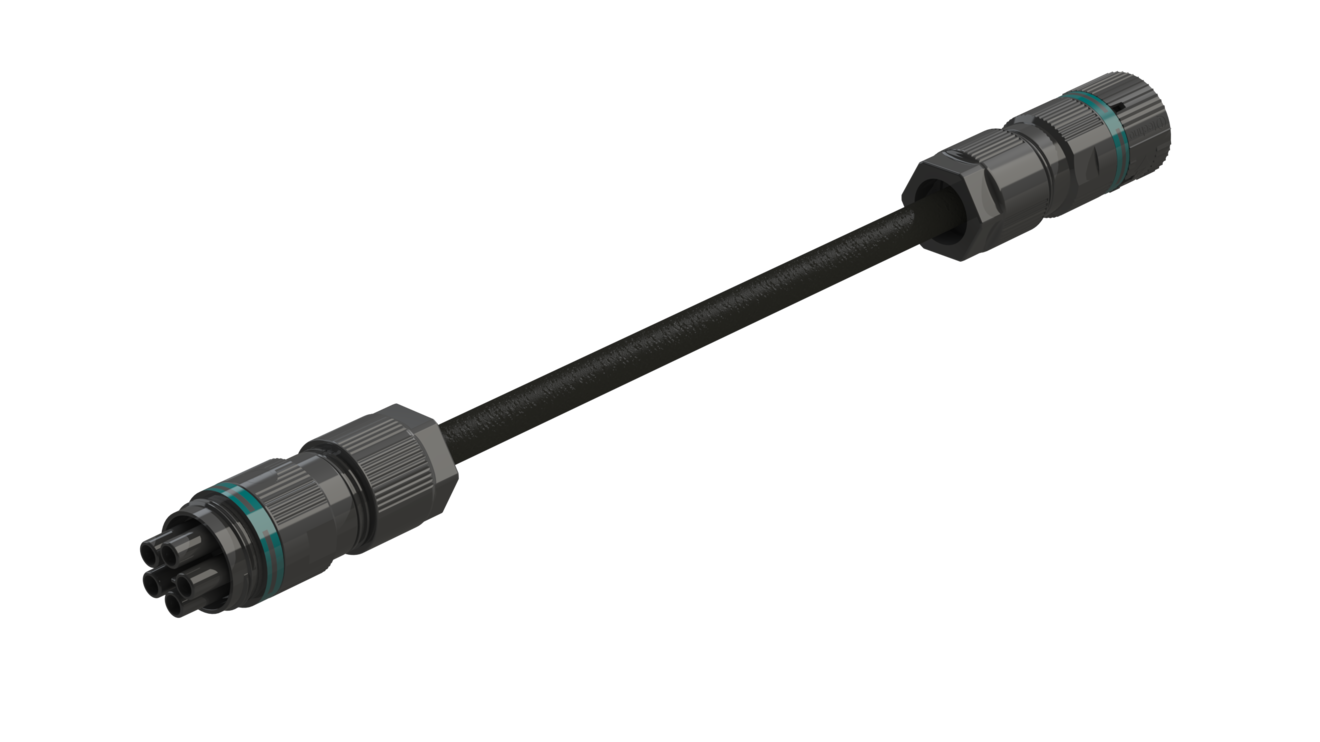

ETEEnde zu Ende - Anschlusslänge
-

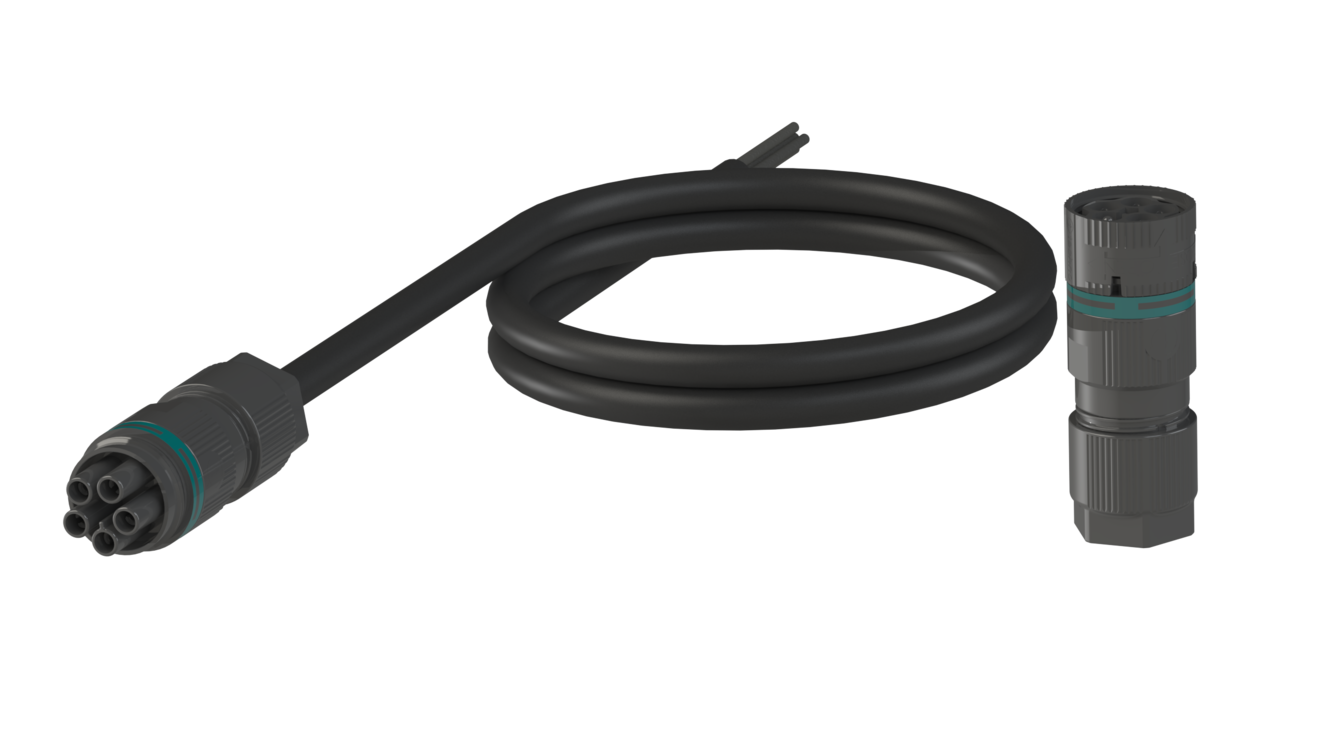

00330 cm Anschlusskabel
-
00660 cm Anschlusskabel
-
00990 cm Anschlusskabel
-
0121,2 m Anschlusskabel
-
BSUniversalhalterung
-
FX015Fix 0° -15°, SW 5°
-
NDohne Halter
