linea xs mp

tunableWhite

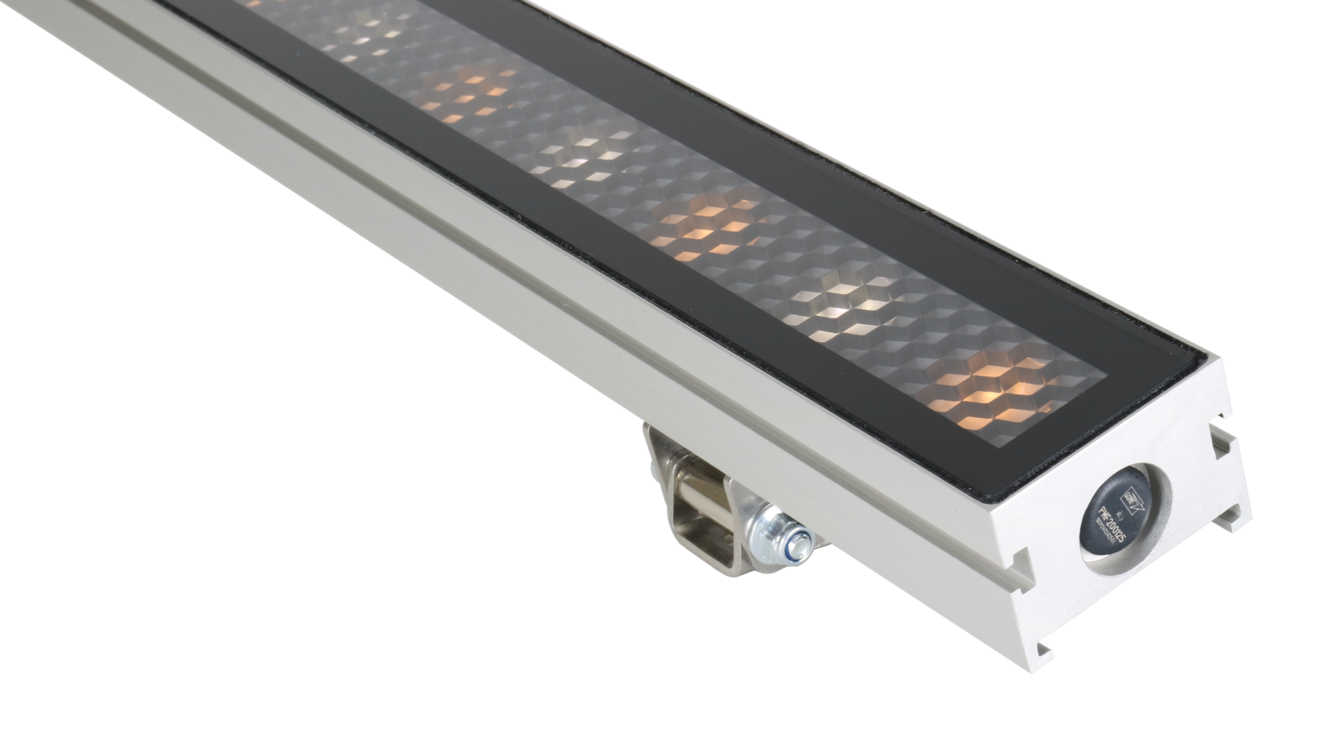

Die linea xs ist ein beeindruckendes Niedervolt-Mitglied der linea-Familie linearer Fassadenleuchten. Sie bietet nicht nur die gewohnte hohe Lichttechnik und Vielseitigkeit bei Abstrahlwinkeln, sondern erweitert diese durch zusätzliche Optionen wie integrierbare lineare Raster oder Wabenraster, die eine optimale Entblendung ermöglichen.

Das innovative One-Block-Design sorgt dafür, dass das Gehäuse aus einem einzigen Teil gefertigt wird, was die Anzahl der Dichtflächen minimiert und somit potenzielle Schwachstellen in der Konstruktion reduziert.

Die Verwendung von hochwertigen Materialien wie hochveredeltem Aluminiumstrangpressprofil und eisenoxidarmem, vorgespanntem Glas gewährleistet eine lange Lebensdauer der Leuchte, selbst unter schwierigen Bedingungen.

Unsere EXT-Varianten bieten auch bei Ausfall einzelner LEDs zuverlässige Beleuchtung, ohne dass die gesamte Leuchte ausfällt. Dank ihres speziellen Designs bleibt die Funktion der Leuchte erhalten, und die Lichtquelle bleibt aktiv. Zusätzlich sind die Leuchten gegen Verpolung gesichert, was Installation und Betrieb noch sicherer und einfacher macht. Setzen Sie auf langlebige Qualität und höchste Ausfallsicherheit mit unseren EXT-Varianten

Abmessungen

self-Logo

Metrisch:
324 mm, 477 mm, 629 mm, 782 mm, 934 mm, 1087 mm, 1239 mm (X)
46 mm (Y)
57 mm (Z)
Imperial:
12.76 in, 18.78 in, 24.77 in, 30.79 in, 36.78 in, 42.80 in, 48.78 in (X)
1.82 Inch (Y)
2.25 Inch (Z)

Technische Daten

Lichtfarbe 2200 K - 4000 K
Lichtstrom min. 2098 lm/m
min. 639 lm/ft
Blendschutz Wabenraster (intern, 6,4mm), Lineares Entblendungsraster (intern)
Dimming Integrierte Schnittstelle(n) / Steuerung: DMX
Externes Betriebsgerät, z.B. DALI, DMX
Gehäuse Aluminium-Strangpressprofil
Gehäusefarbe Aluminium eloxiert, Schwarz eloxiert
Linse Extra klares, gehärtetes Sicherheitsglas (ESG)
Umgebung Indoor, Outdoor
Schutzart IP66
Umgebungstemperatur (Betrieb) -40 °C - 40 °C | -40 °F - 104 °F
IK-Stoßfestigkeitsgrad IK08
LED-Klasse Klasse 2 LED-Produkt
Zulassungen CE, ETL, FCC

Konfigurator

Produktschlüssel:LIN-XS-MP-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-XXX-Y01



Lichtfarbe
  • TW83228340
    2200 K- 4000 K
Dimming
  • DMX
    DMX
  • EXT
    Externes Betriebsgerät, z.B. DALI, DMX
Abmessungen
  • 324
    324 mm / 12.76 in
  • 477
    477 mm / 18.78 in
  • 629
    629 mm / 24.76 in
  • 782
    782 mm / 30.79 in
  • 934
    934 mm / 36.77 in
  • 1087
    1087 mm / 42.80 in
  • 1239
    1239 mm / 48.78 in
Abstrahlwinkel
  • 8X8
    8° x 8°
  • 10X10
    10° x 10°
  • 23X23
    23° x 23°
  • 43X43
    43° x 43°
  • 8X31
    8° x 31°
  • 10X42
    10° x 42°
  • 12X60
    12° x 60°
  • 14X100
    14° x 100°
  • 30X60
    30° x 60°
  • 60X30
    60° x 30°
Gehäusefarbe
  • AA
    Aluminium eloxiert
  • BA
    Schwarz eloxiert
Blendschutz
  • OP
    Kein Blendschutz
  • HL64
    Wabenraster (intern, 6,4mm)
  • LL0
    Lineares Entblendungsraster (intern)
Zulassung
  • CE
    Europäische Gemeinschaft
  • ETL
    Nordamerika
Kabelkonfiguration
  • IOCC
    IN/OUT mit Steckverbindung
  • IXCX
    nur IN mit Steckverbindung
  • IOOO
    IN/OUT mit offenen Enden
  • IOOC
    IN offenes Ende / OUT Buchse
  • IXOX
    nur IN mit offenen Enden
Leuchtenkreis
  • PD
    Strom-Daten
  • C1
    Kreis 1
  • C2
    Kreis 2
Anschlusskabellänge
  • ETE
    Ende zu Ende - Anschlusslänge
  • 003
    30 cm Anschlusskabel
  • 006
    60 cm Anschlusskabel
  • 009
    90 cm Anschlusskabel
  • 012
    1,2 m Anschlusskabel
Befestigung
  • BS
    Universalhalterung
  • FX015
    Fix 0° -15°, SW 5°
  • ND
    ohne Halter
